Magnetbandrollen

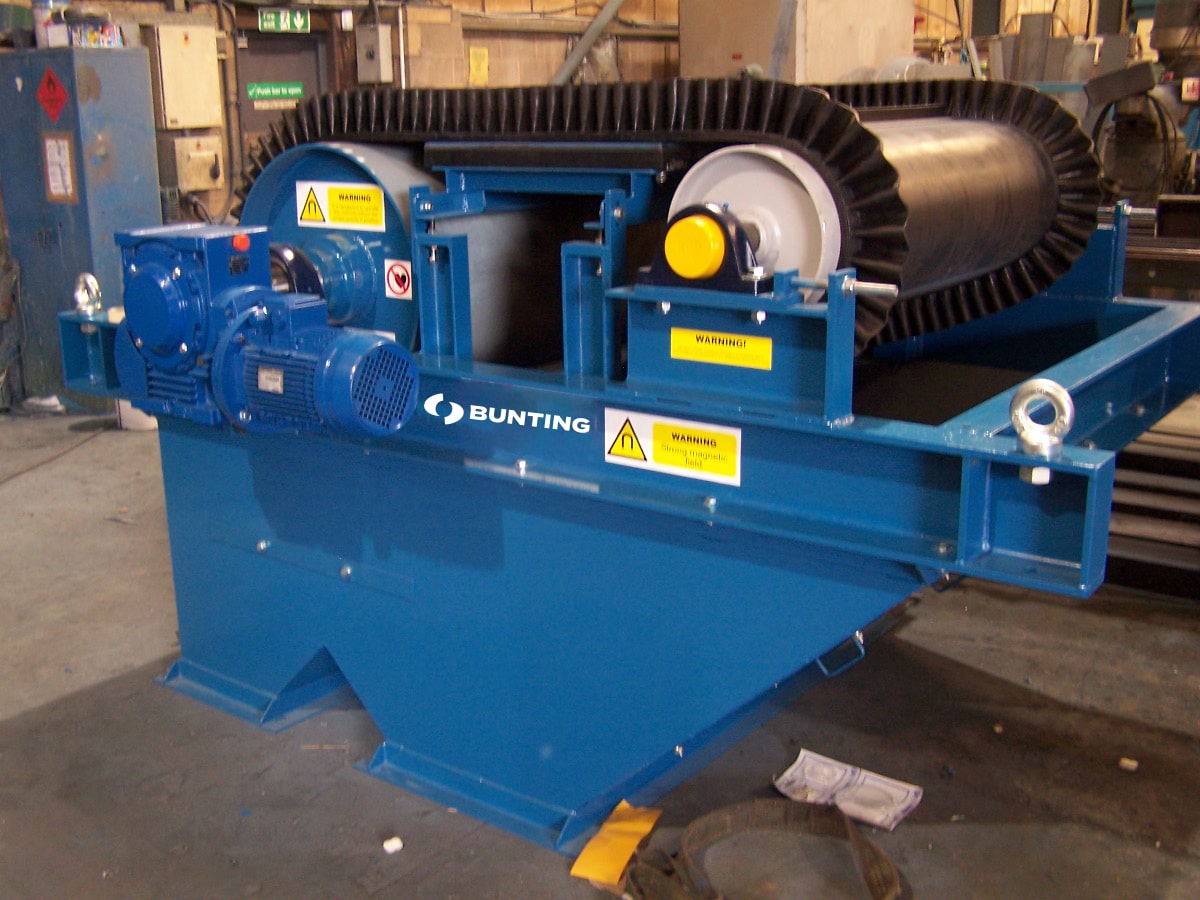

Die Magnetbandrolle ersetzt die Umlenkrolle des Bandförderers und extrahiert kontinuierlich magnetisches Material vom Fördergut. Die Integration der Magnetbandrolle in Ihren Bandförderer, ist eine platzsparende Abscheidevariante, mit minimalem Wartungsaufwand. Das kontinuierliche Magnetfeld zieht die ferro- und paramagnetischen Metalle an. Das magnetisierbare Material wird abgelenkt und unter die Magnetbandrolle zur Abladestelle befördert.

  • magnetische Separation bei begrenztem Platz
  • Ausführungsoption:
    • Permanent-Magnetbandrolle aus Ferrit- oder Selten-Erden-Magnet
    • Elektro-Magnetbandrollen, spannungsvariabel für selektive Trennung
  • Durchmesser und Breite auf bestehenden Bandförderer abgestimmt
  • Oberfläche optional mit Kautschukverkleidung

Beschreibung

Die Mangnetbandrolle ist mit einem integrierten Magnetsystem (permanent oder elektro) ausgestattet und ersetzt die Umlenktrommel des Bandförderers. Das 360-Grad-Magnetsystemen gewährleistet ein konstantes Magnetfeld über die gesamte Arbeitsbreite und den gesamten Umfang der Bandrolle. Dadurch wird sichergestellt, daß das geförderte Material an der gesamten Oberfläche der Bandrollen der magnetischen Extraktionskraft ausgesetzt ist. Die hochintensiven Magnetfelder haben eine große Tiefenwirkung, welche auch große unförmige eisenhaltige Materialien sicher anzieht und von dem Materialstrom absondert.

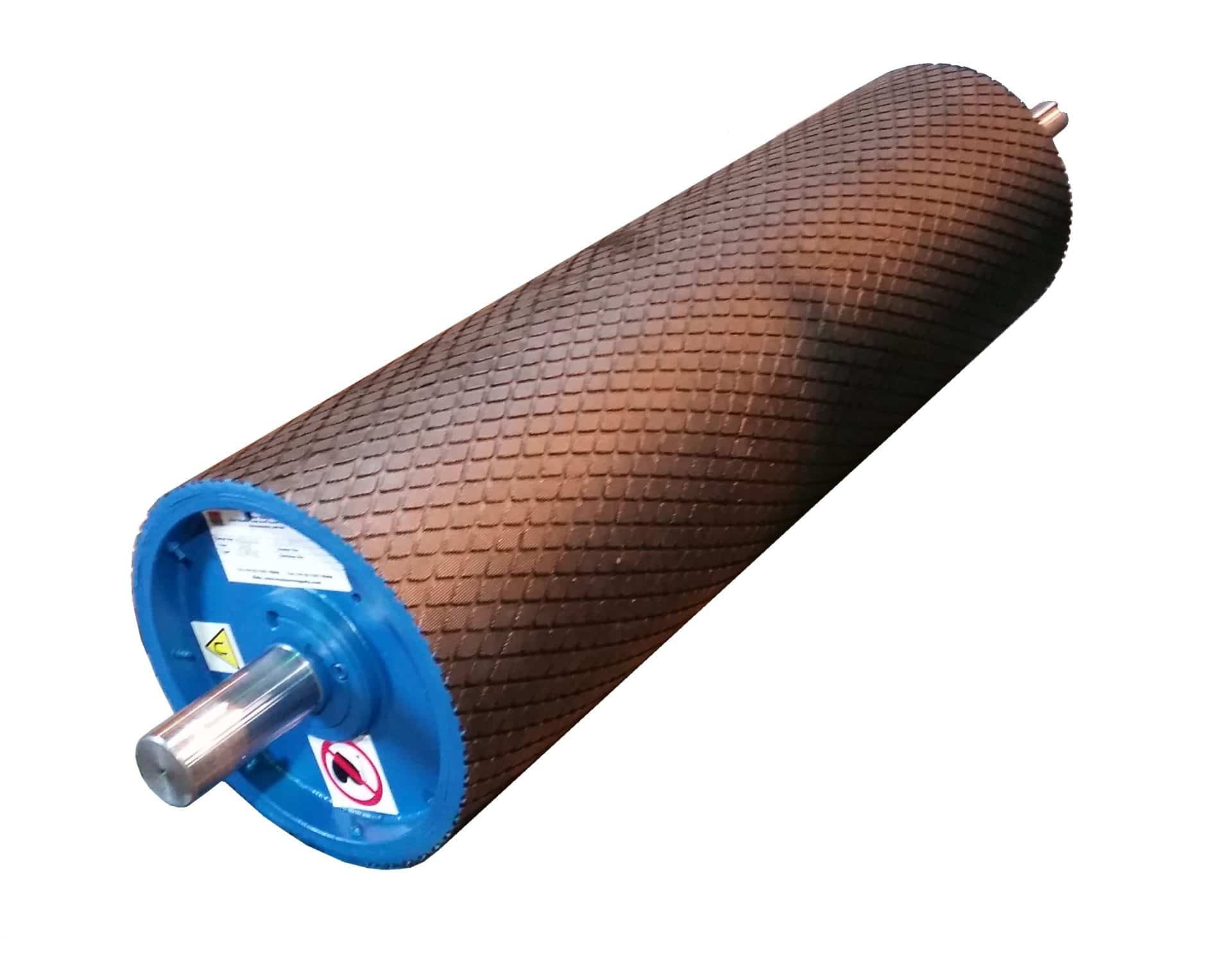

Die Dimensionierung der Magnetbandrolle (bez. der Breite und des Durchmessers) wird individuell der Installationsanforderung angepasst und die Auswahl des Magnetsystems (permanent oder elektro) auf die Anwendung abgestimmt. Mit dem optionalem Kautschuküberzug der Magnetbandrolle werden gleiche Oberflächeneigenschaften geschaffen, wie bei der zu ersetzenden Umlenktrommel.

Magnetbandrollen maximieren die Eisenmetallrückgewinnung und garantieren die Reinheit des nicht magnetischen Produktstroms.

In Betrieb

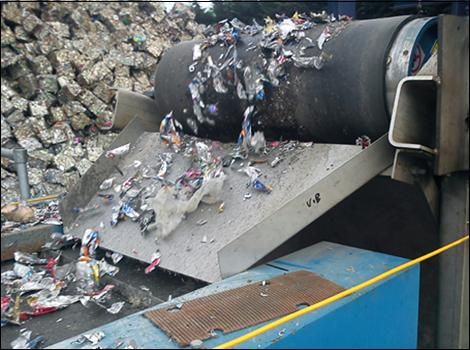

Das Schüttgut wird zum Kopfende des Bandförderers und somit in das Magnetfeld der Magnetbandrolle transportiert. Ferro- und paramagnetisches Material wird angezogen und bleibt auf der Oberfläche, der rotierenden Magnetbandrolle haften. Durch die kontinuierliche Bandbewegung wird das eisenhaltige Metall aus dem Magnetfeld der Magnetbandrolle transportiert und fällt unter Schwerkraft, in einen dafür vorgesehenen Sammelbereich. Um die Trennschärfe zwischen dem Produkt und dem abgetrennten Metall zu erhöhen, kann ein justierbarer Trennscheitel unter der Magnetbandrolle installiert werden.

Pulley Diagram

Modelle

Magnetbandrollen sind in einer Vielzahl von Durchmessern und Breiten erhältlich, um Ihre Umlenkrolle passgenau zu ersetzten. Das Magnetfeld wird entweder mit permanent-Magneten, oder einem elektro-Magneten erzeugt.

Permanent-Magnetbandrollen

Ideal für Anwendungen, bei denen Nägel, Schrauben und kleine Eisenmetalle entfernt werden müssen. Das magnetische Element des Permanent-Magneten besteht entweder aus Hartferrit (auch als Keramik bezeichnet), oder aus seltenen Erden. Hartferrit-Magnete erzeugen tiefe Magnetfelder und sind ideal für eine Abtrennung großer eisenhaltiger Metallstücke, während das stärkere Feld der Selten-Erden-Magneten flacher ist, jedoch das Anziehen kleinerer und selbst para-magnetischer Partikel ermöglicht.

Bei beiden Ausführungen ist jeder der Permanentmagnetblöcke auf einer Stahlrückenstange montiert und formt das 360-Grad-Magnetsystemen, welches mit einer widerstandsfähigen Edelstahlummantelung umschlossen ist.

Elektro-Magnetbandrollen

Elektro-Magnetbandrollen eignen sich ideal zur Trennung größerer und schwererer Eisenmetalle. Das extrem robuste Design eignet sich für den Einsatz im Bergbau- und Recyclingbetrieben. Die im Inneren der Bandrollen integrierten elektromagnetischen Spulen sind auf verstärkten Wellen montiert und drehen sich mit der Bandrolle. Sobald die Spulen von Strom durchflossen werden, wird das geförderte Produkt dem starken Magnetfeld ausgesetzt und magnetisierbare Materialien werden abgetrennt.

Ein Transformator-Gleichrichter wird mit der Elektro-Magnetbandrollen geliefert. Für Anwendungen, bei denen eine selektive Trennung erforderlich ist, ist ein optionales Transformator-Gleichrichterset mit variabler Gleichspannung (von Null bis Vollspannung) erhältlich.

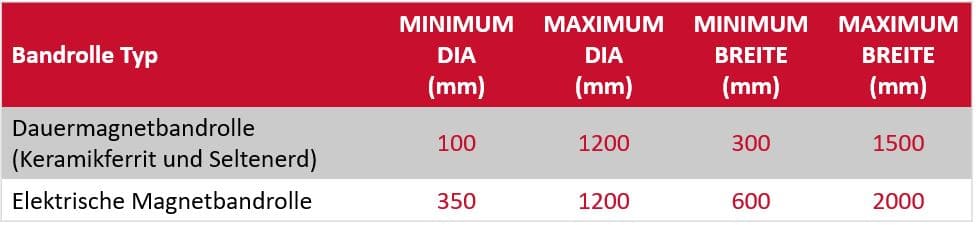

Pulley Models

Anwendungen

Die Ausführungsvielfalt der Magnetbandrollen ermöglicht den Einsatz in verschiedenen Branchen:

  • Recycling:
    • Haushaltsabfall
    • Altholz
    • Kunststoff
    • Glas
    • Shreddermaterial
    • Schlacken
  • Steinbruch & Bergbau
    • Schutz von Anlagentechnik (Brechern, Sieben etc.)
  • Gießereien:
    • Rückgewinnung von Eisenmetall
    • Abreinigung der Formsande zur Wiederverwendung
  • Lebensmittel
    • Qualitätssicherung
