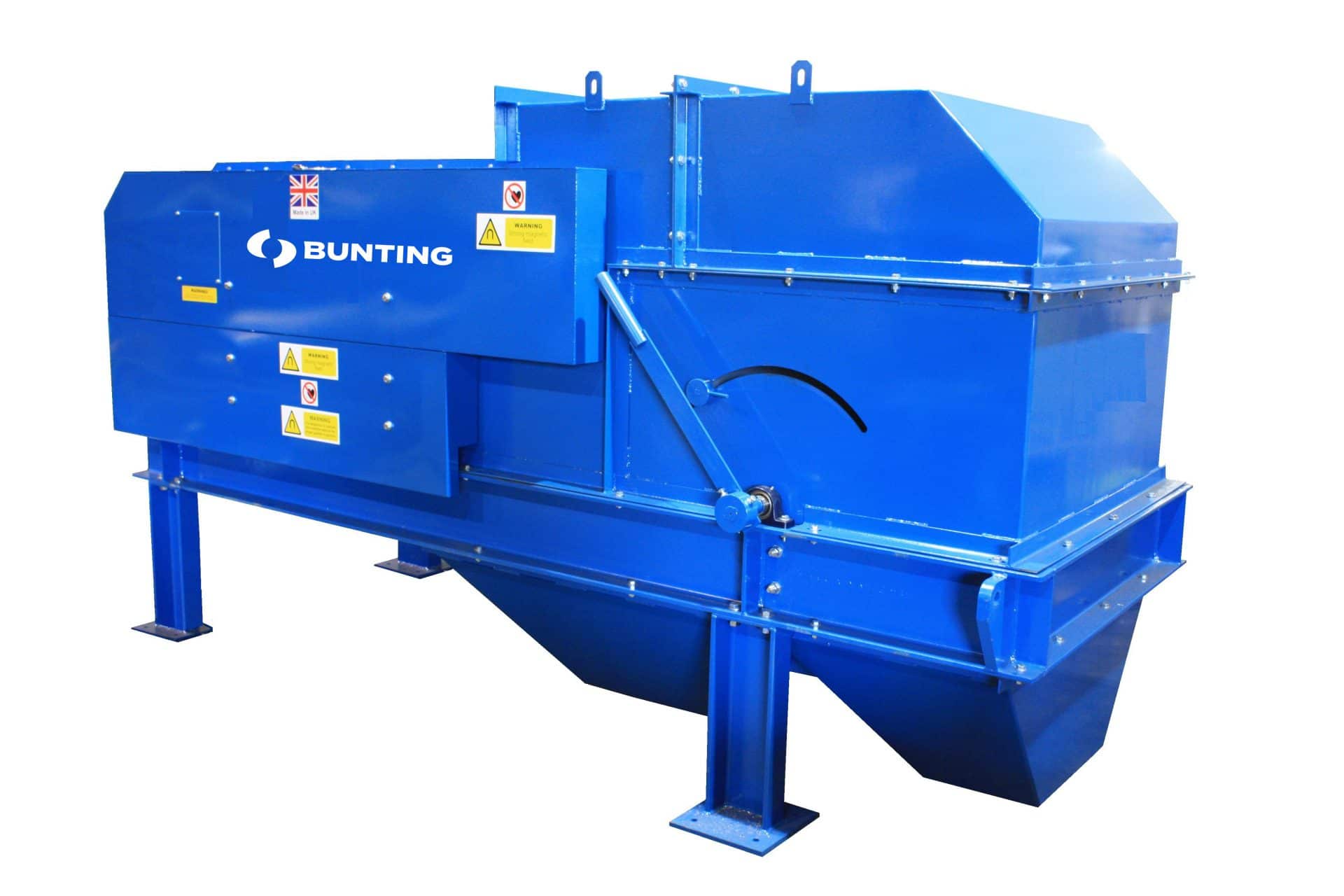

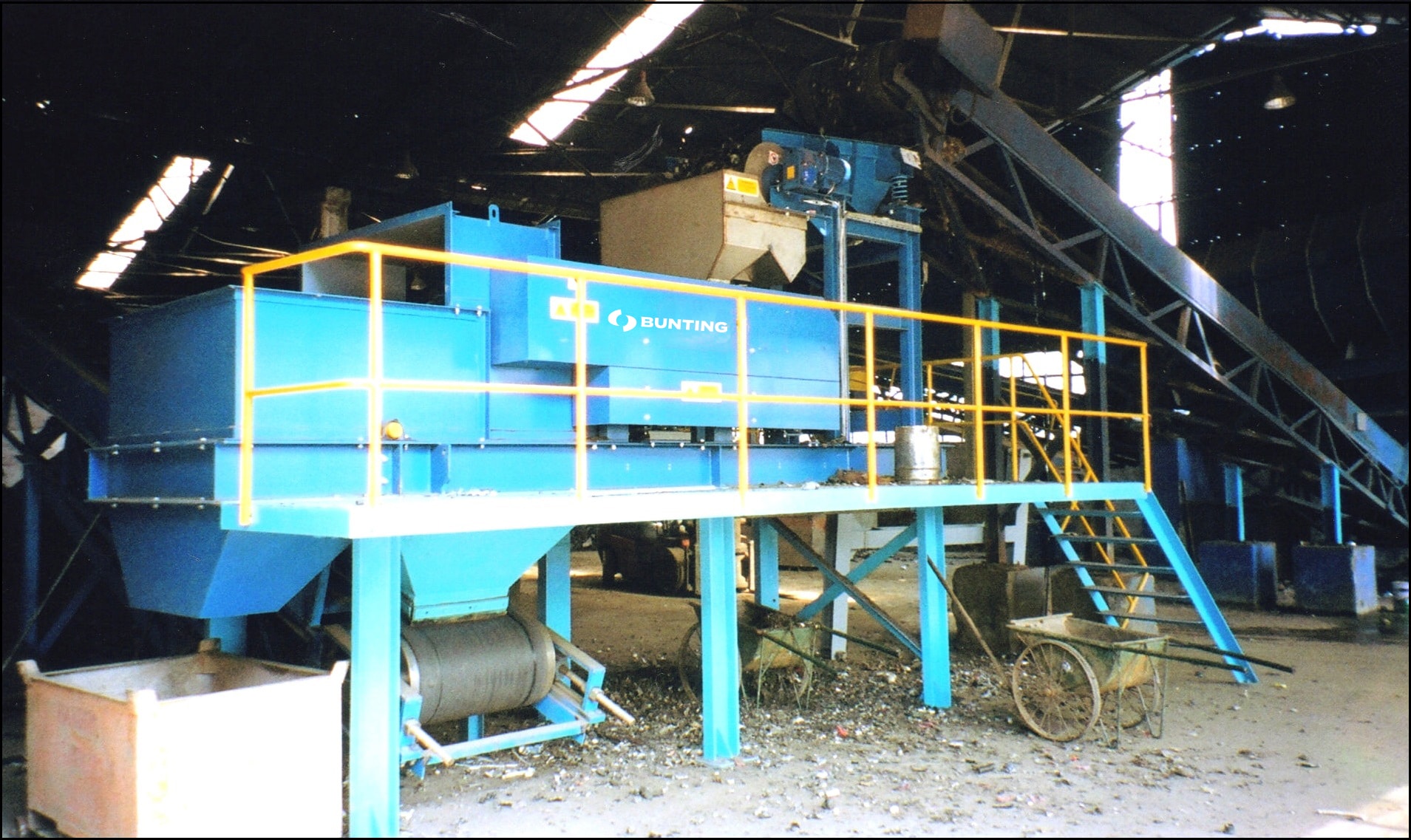

Wirbelstromscheider

Der Wirbelstromscheider (ECS – Eddy Current Separator) ist ein Bandsortierer mit in der Kopftrommel integriertem Magnetrotor, und wird in der Recyclingindustrie verwendet, um Nichteisenmetalle (NE-Metalle) aus gemischten Stoffströmen abzuscheiden. Die anwendungsspezifische Anordung des Magnetrotors (exzentrisch oder konzentrisch) und die applikationsbedingte Konfiguration des Polsystems, ermöglichen eine kosteneffiziente Ausbringung von kleinen (bis zu 3 mm) und großen (bis zu 300 mm) NE-Metallen.

  • konzentrischer als auch exzentrischer Magnetrotor
  • 6 bis 24  Magnetpole
  • einfacher Bandwechsel durch freitragenden Rahmen

Beschreibung

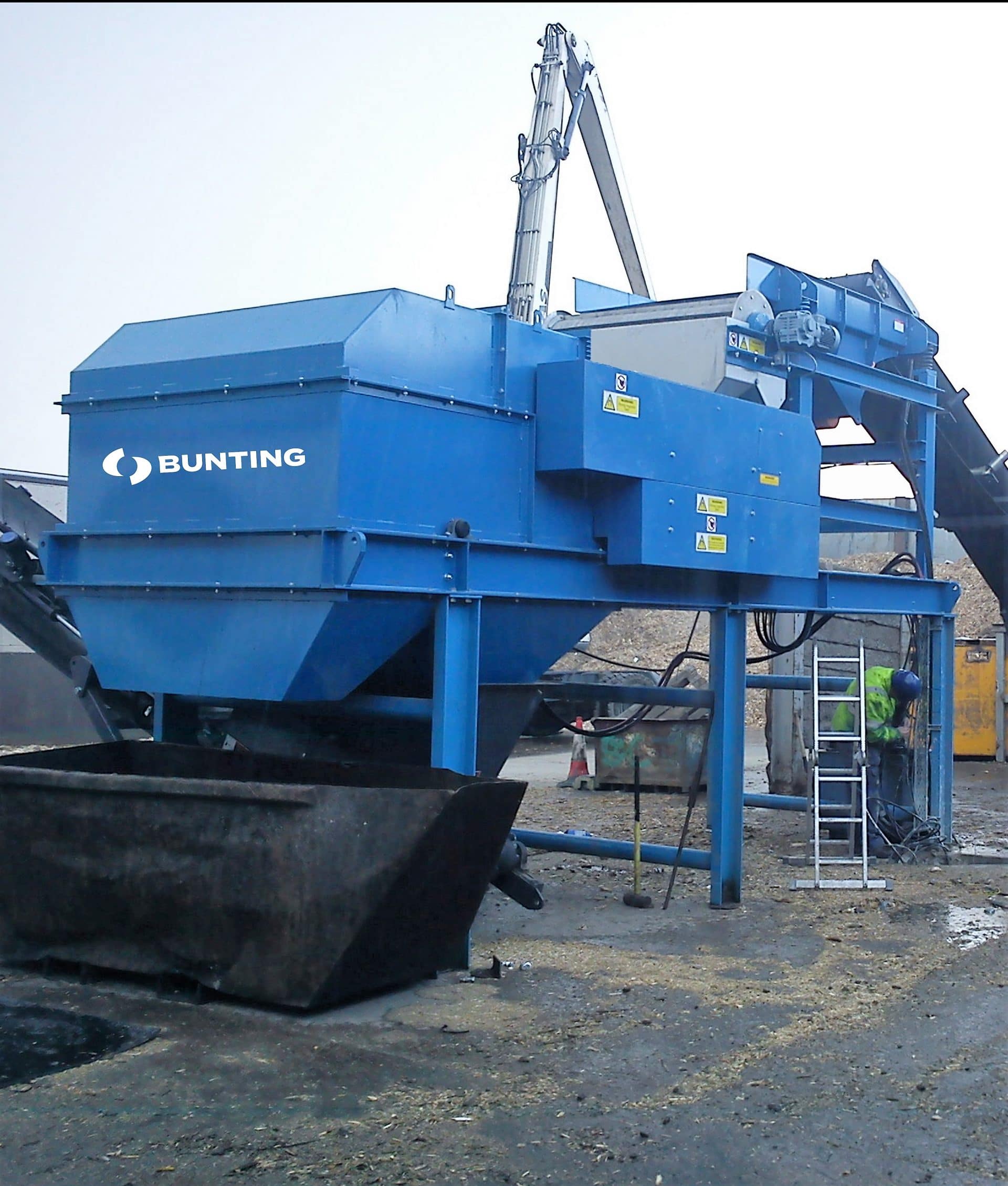

Der Wirbelstromscheider (ECS – Eddy Current Separator) ist ein Bandförderer. In der Kopftrommel ist ein Permanentmagnetsystem integriert, welches von der Bandgeschwindigkeit unabhängig rotiert. Die Rotation des Magnetsystems führt zu einer hochfrequent wechselnden Polarität. Die wechselnde Polarität induziert Wirbelströme in die Nichteisenmetalle, sobald diese dem Feld ausgesetzt sind. Diese Wirbelströme wirken dem Ort ihrer Entstehung entgegen und somit wird das Nichteisenmetall aus dem Materialstrom „herauskatapultiert“. Der Wirbelstromscheider wird häufig als Teil eines Moduls eingesetzt, mit einem vorgelagerten Trommelmagneten, der Eisenmetalle entfernt.

Um die Rückgewinnung von Nichteisenmetallen zu maximieren, hat Bunting vier verschiedene Wirbelstromscheider entwickelt:

  • HIE –  exzentrisch positionierter Magnetrotor – für Nichteisenmetalle + 3 mm in Größe
  • HIC –  konzentrisch positionierter Magnetrotor- für Nichteisenmetalle + 10 mm in Größe
  • Typ R –  konzentrisch positionierter Magnetrotor – für Nichteisenmetalle + 20 mm in Größe
  • CS – konzentrisch positionierter Magnetrotor – speziell für die Rückgewinnung von Aluminiumdosen

Betrieb

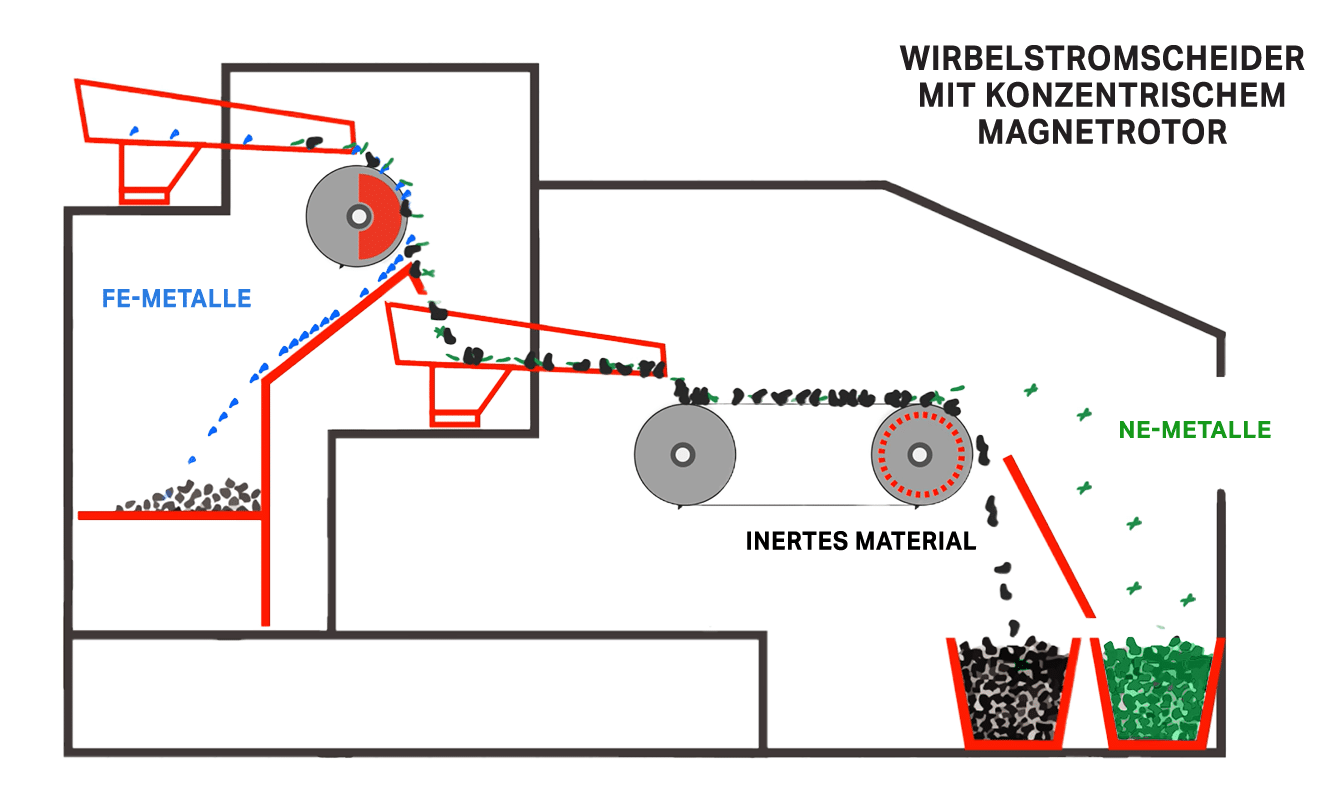

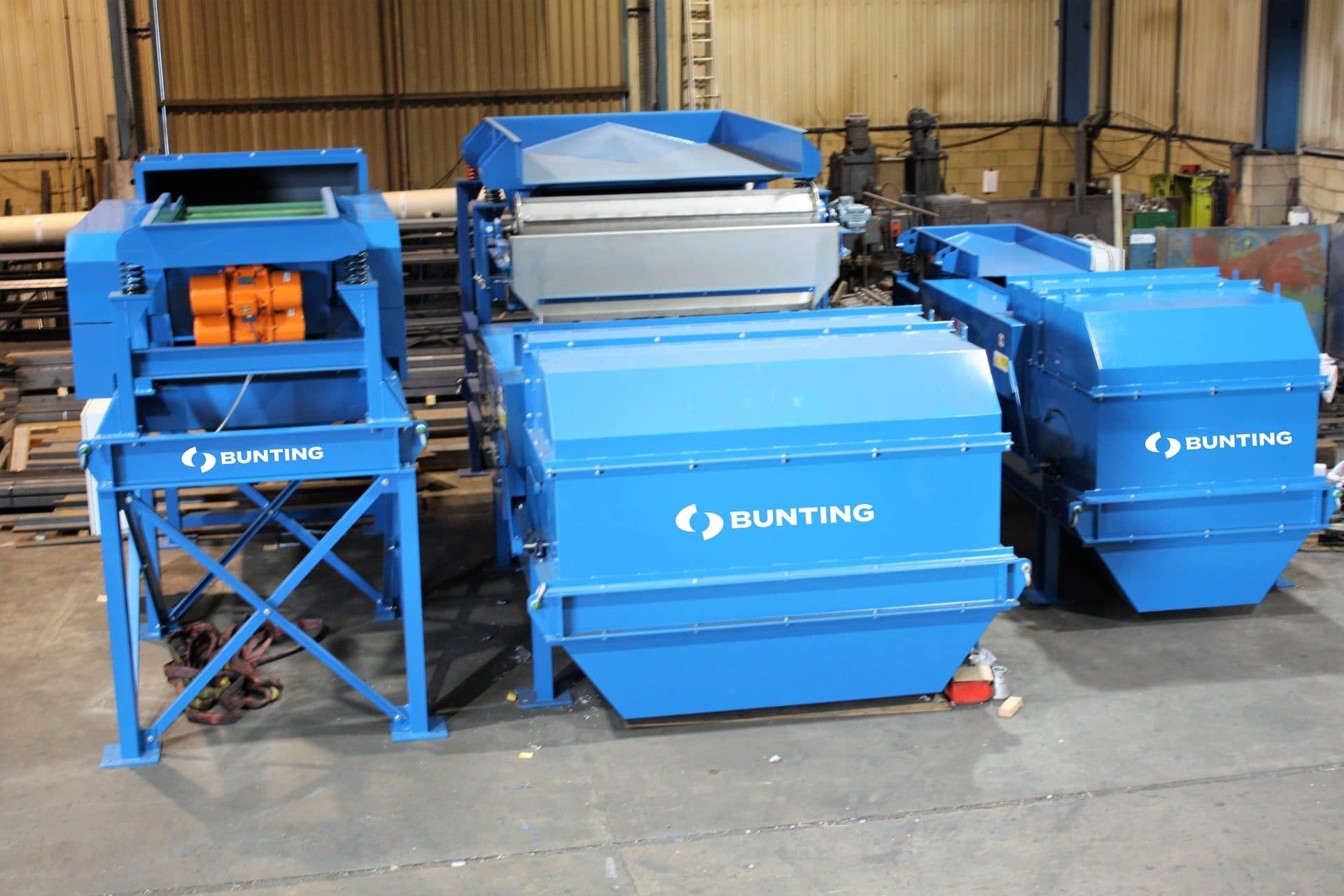

Ein Vibrationsförderer homogenisiert und vereinzelt das zu verarbeitende Schüttgut und beschickt den Trommelmagnet. Eisenhaltiges Material wird abgetrennt und der Wirbelstromscheider wird mit dem eisenfreien Stoffstrom beschickt. Das Förderband transportiert das Material zu der Kopftrommel des Wirbelstromscheiders. die das unabhängig schnell rotierenden Polsystem beinhaltet. Permanentmagneten bilden das Polsystem, welches durch seine Rotation die Polarität hochfrequent ändert. Dies beeinflusst das Nichteisenmetall (z.B. Aluminium, Kupfer und Zink), sobald es in die magnetische Zone befördert wird. Diese wechselnde Polarität induziert Wirbelströme in das Nichteisenmetall, wodurch das Nichteisenmetall sein eigenes Magnetfeld erzeugt, welches entgegen dem Ort der Entstehung wirkt. Diese zwei Magnetfelder stehen sich abstoßend gegenüber, was das „Wegkatapultieren“ des Nichteisenmetalls verursacht. Die Positionierung des Trennscheitels ermöglicht eine exakte Trennung der Nichteisenmetalle von dem restlichem Material, welches seiner normalen Flugbahn folgt.

Die Drehzahl des Magnetrotors hängt von der Anzahl der Pole des Polsystems und der Anwendung ab.

Schnelles Bandwechsel-Design

Das freitragende Design des Wirbelstromscheiders ermöglicht ein schnelles Wechseln des Förderbandes, und minimiert die Dauer der Produktionsunterbrechung.

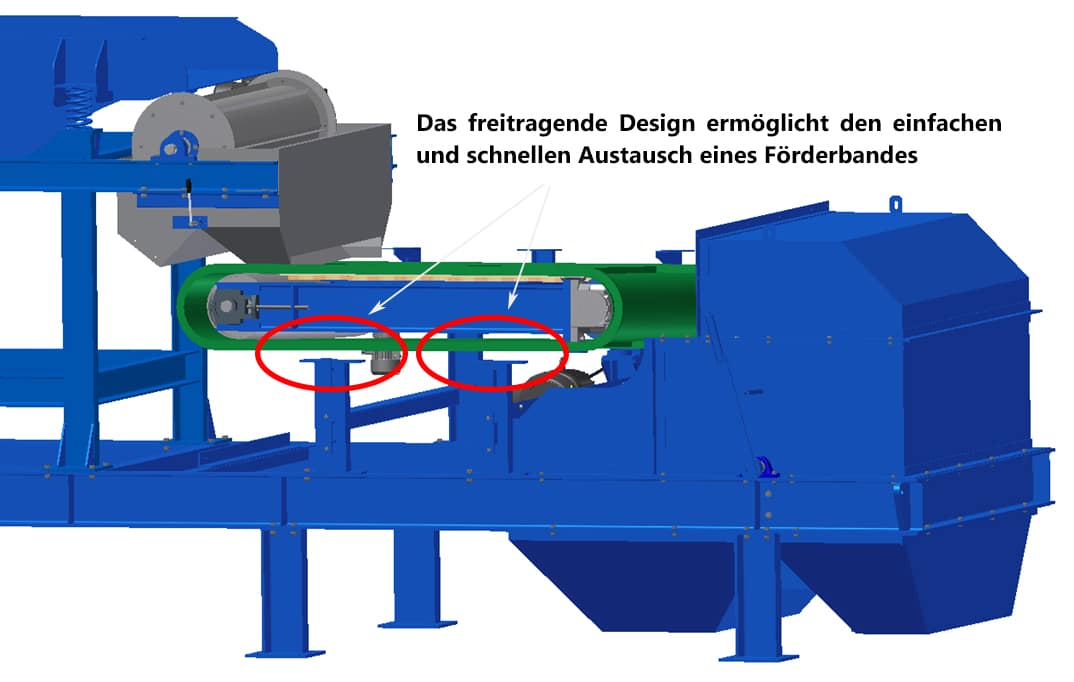

Ammer-Wirbelstromabscheider Cantilever-Design

Modelle

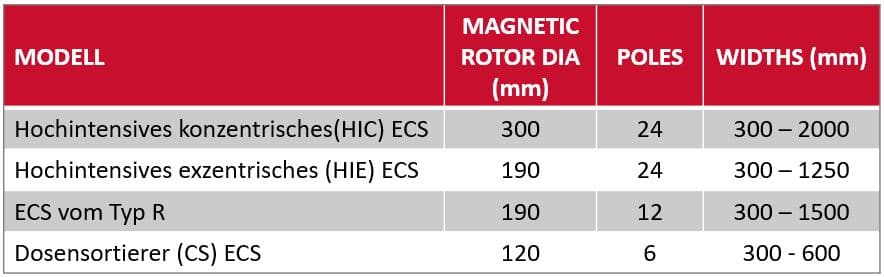

ECS-Modelltabelle

Optionale Extras

  • Schaltschrank
  • Keramikbeschichtung der Kohlenfaserhülle, als zusätzlicher Schutz des Magnetrotors
  • Rotations- oder statische Bandreinigungsbürsten zur Reinigung des Förderbandes
  • Komplettes Separationsmodul (in einer Rahmenkonstruktion integrieter Trommelmagnet, Wirbelstromscheider, sowie Materialrutschen und Austragsschurren)
  • Vorgelagerter Magnetscheider (in Form von einer der 3 folgenden Ausführungen)
    • einem hochintensiven Trommelmagneten
    • Magnetbandrolle

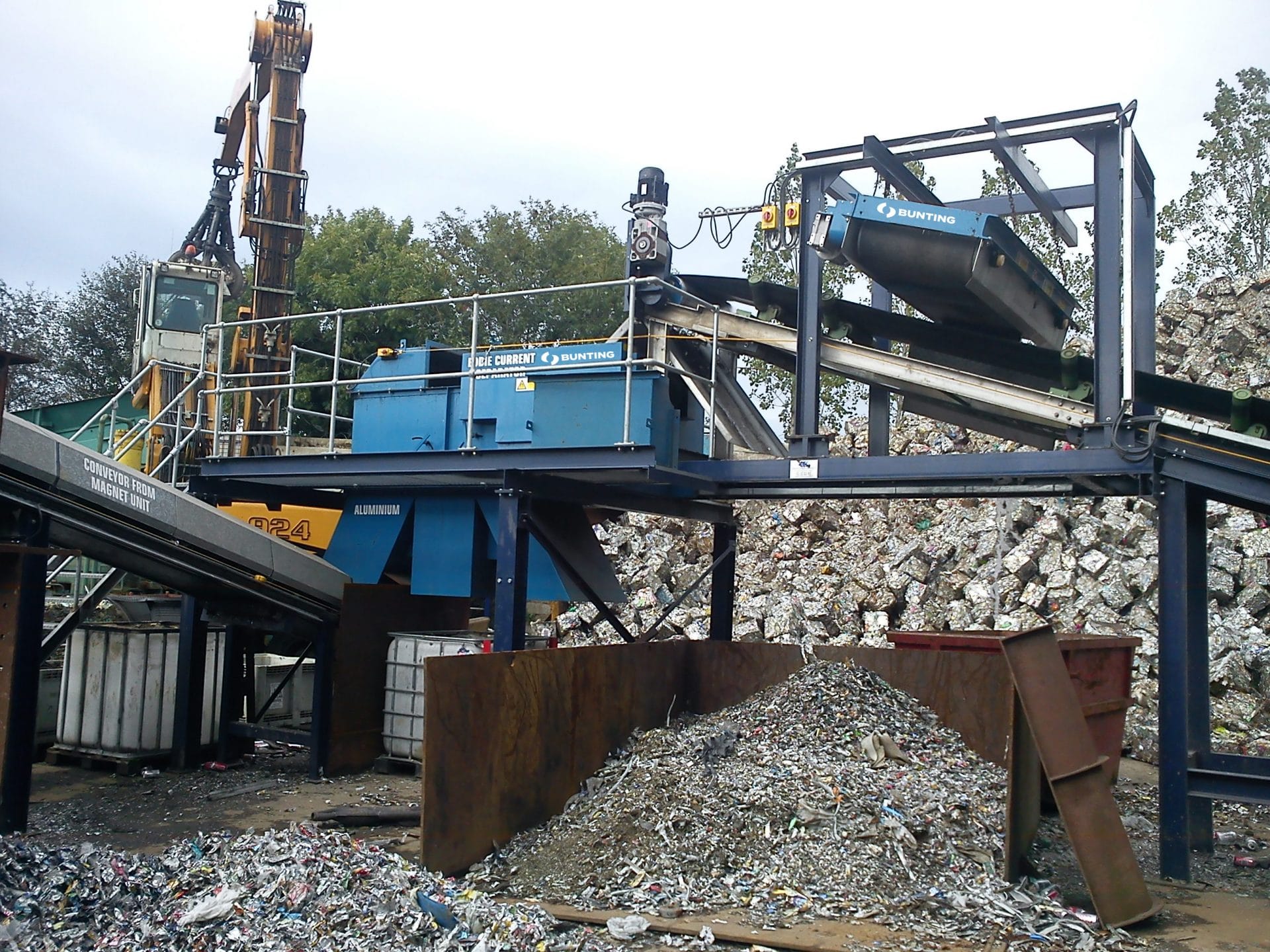

    • Überbandmagnet

Anwendungen

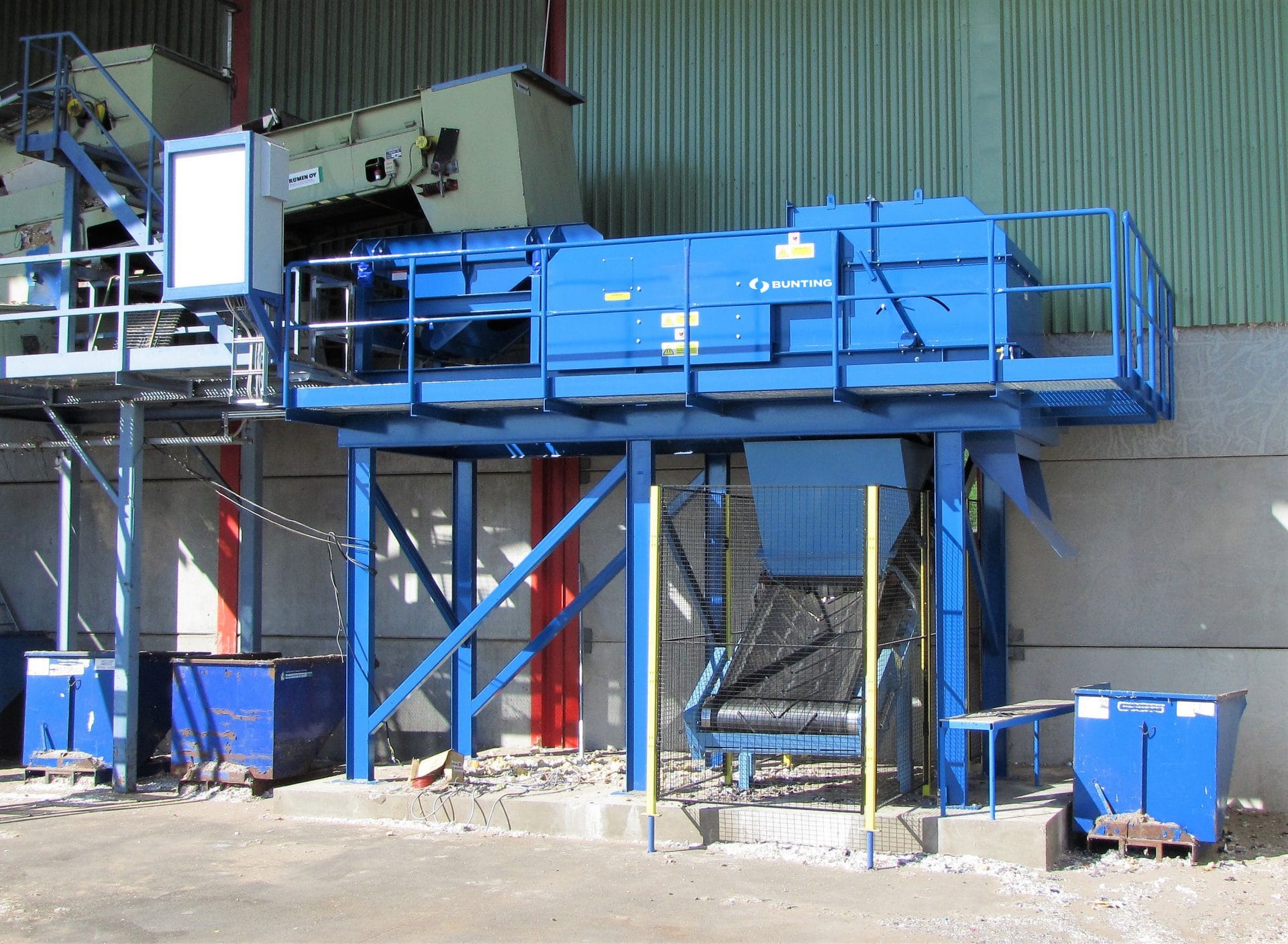

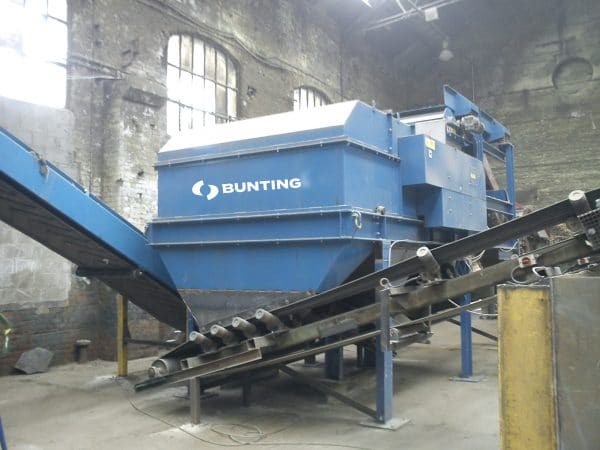

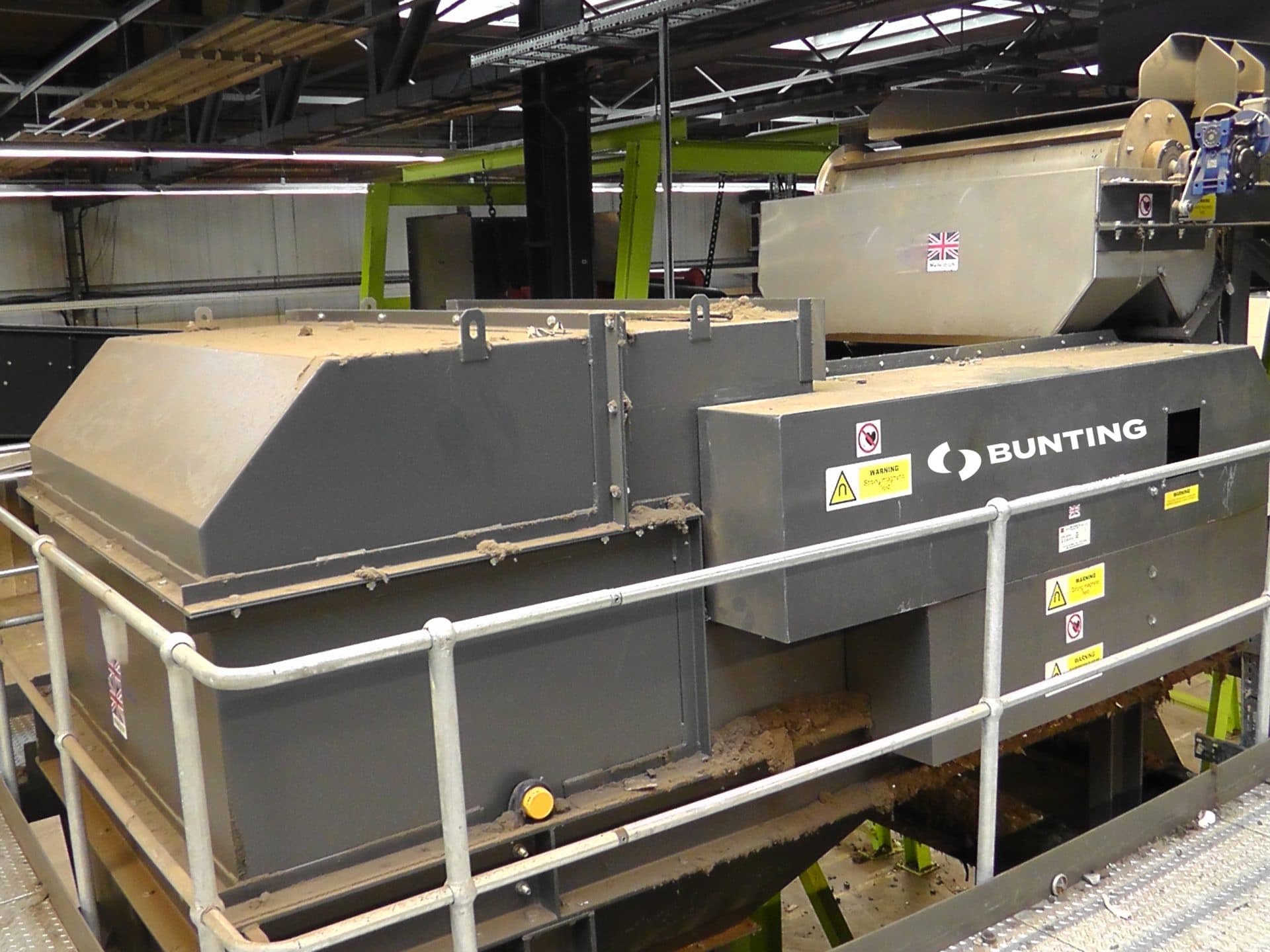

Wirbelstromscheider werden verwendet, um wertvolle Nichteisenmetalle (z.B. ZORBA) zurückzugewinnen (z.B. aus Shreddermaterial), oder um Sekundärrohstoffe (z.B. Kunststoffe) von Nichteisenmetallen zu reinigen. Typische Anwendungen sind:

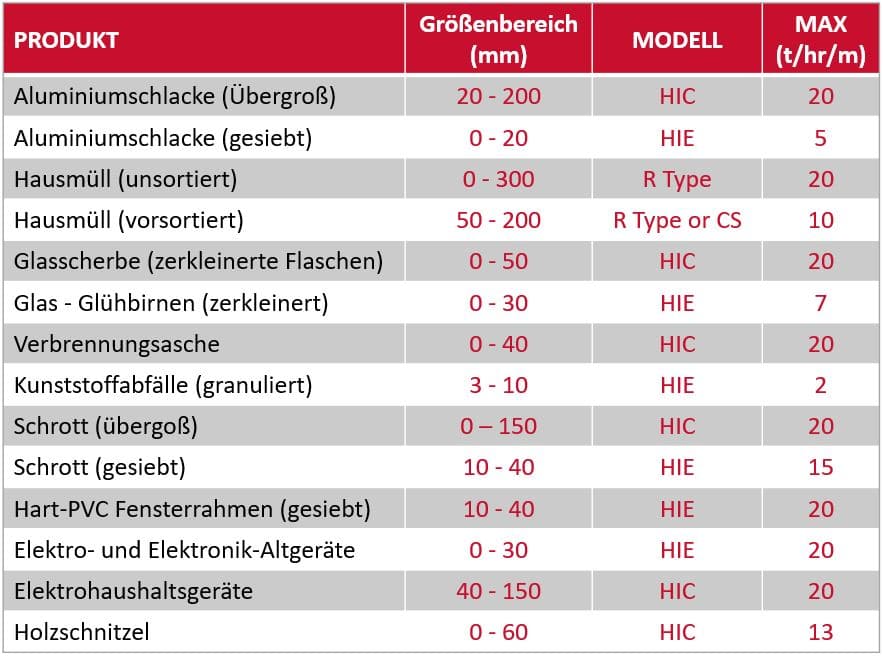

ECS-Produktmodelltabelle

Hinweis: Alle Angaben dienen nur zur Indikation. Genaue Leistungsdaten werden mit Materialtests ermittelt.

Videos

Produktinfo

Download Produktinfo für Wirbelstromscheider
